DIY WiFi Antenne

Einige Mikrocontroller Boards oder auch Empfänger im Modellbau nutzen als Antenne ein Stück Koax-Kabel eine sogenannte Monopolantenne oder Viertelwellenstrahler. Diese kann man schon konfektioniert mit IPEX Steck kaufen oder auch selber bauen. Dazu muss das Koax-Kabel nur, wie der Name Viertelwellenstrahler schon sagt, für ein viertel der Wellenlänge entmantelt und entschirmt werden.

Die Wellenlänge λ kann anhand der Ausbreitungsgeschwindigkeit v und der Frequenz f berechnet werden wobei die Ausbreitungsgeschwindigkeit der Lichtgeschwindigkeit (299.792.458 m/s) entspricht.

λ= v / f

Für das WiFi 2,4GHz Band bedeutet dies

299.792.458 / 2.400.000.000 = 0,125m = 125mm

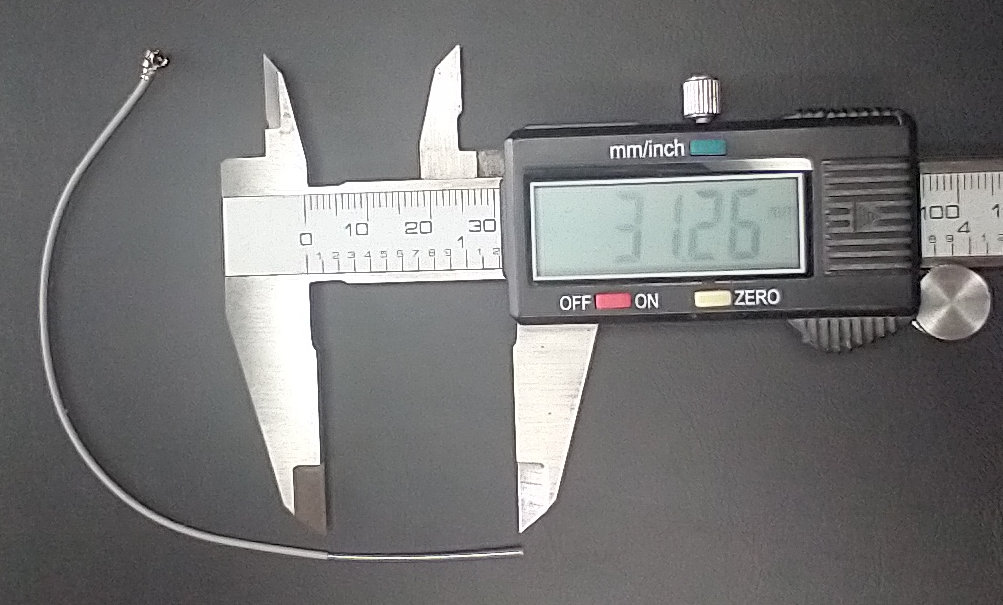

Für den Viertelwellenstrahler wird ein viertel davon benötigt also 31,25mm.

Für das 5,8GHz Band müsste der Viertelwellenstrahler 12,9mm lang sein.
